Torque Hub – Drehmomentmessgerät für Schraubpfähle

Torque Hub – Drehmomentmessgerät für Schraubpfähle

• SCHNELL UND EINFACH ZU BENUTZEN, 99%+ genaue Drehmomentmessung, 7-Zoll-Touchscreen in der Kabine.
• DATENPROTOKOLLBESCHREIBUNG EXPORTIEREN, Drehmoment, Pfahltiefe, Winkel, Datum, Uhrzeit und mehr, zusätzliche benutzerdefinierte Exportfelder.
• EINFACHE INSTALLATION, geeignet für 75 mm und 100 mm Vierkantachsen, überlegenes Design und für schwierige Umstände ausgelegt.
• WiFi-DISPLAY IN DER KABINE, für eine bessere und stabilere Datenübertragung.

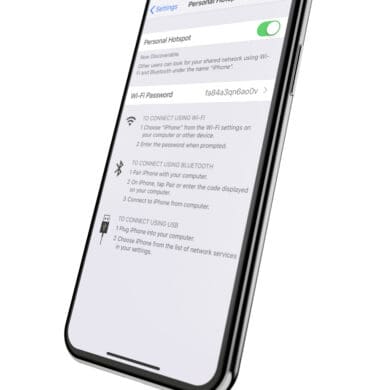

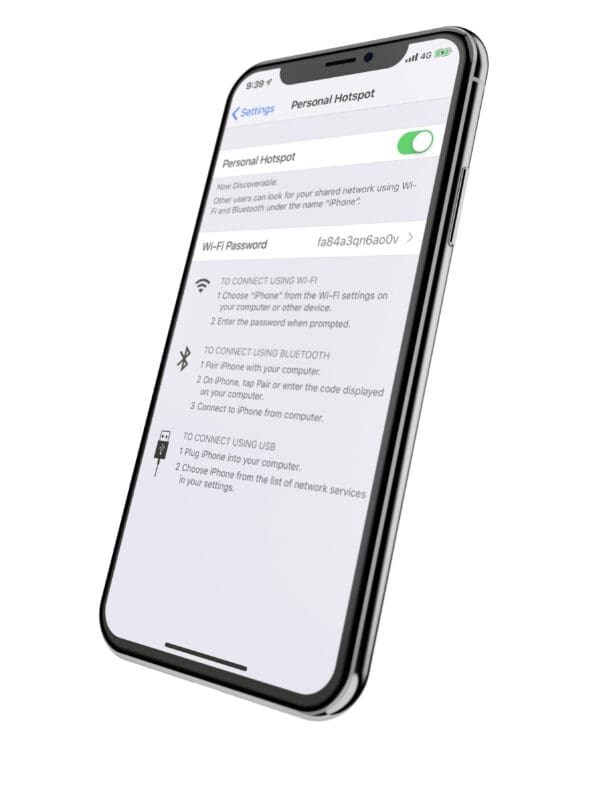

Berichte können direkt vom Display exportiert werden, entweder per E-Mail mit einem Smartphone mit aktiviertem Hotspot oder über den eingebauten USB-Anschluss, der mit einem Flash-Laufwerk verbunden ist. Die Berichte werden als reine Daten (.dat-Datei – open Excel) und als PDF-Liniendiagramm exportiert, wie unten dargestellt. Es wird ein Deckblatt für die Task und eine Seite für jeden einzelnen Stapel generiert.

Darüber hinaus zeigt das PDF-Liniendiagramm die während des Auftrags eingegebene Tiefe an. So erhält man einen Einblick in das Verhältnis von Tiefe und Drehmoment bei jedem Pfahl/Anker. Optional ist ein tragbarer Auslöser erhältlich, mit dem der Bediener (oder sein Helfer) eindrücken kann, wenn der Pfahl/Anker eine markierte Tiefe erreicht, wodurch ein genaueres Verhältnis von Drehmoment und Zeit angezeigt wird.

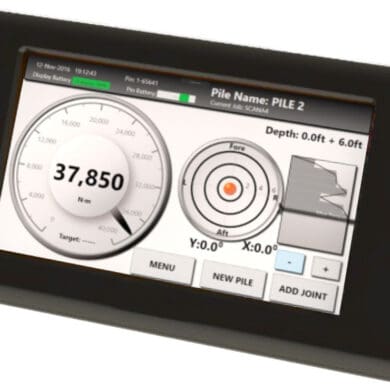

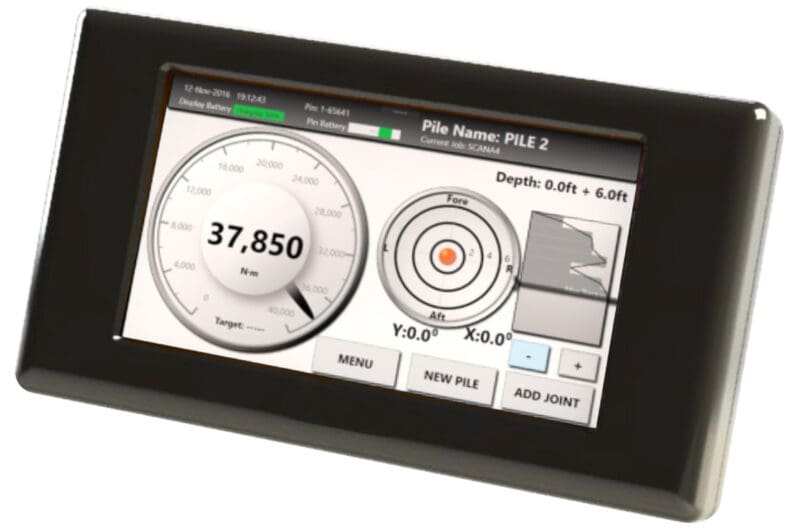

7″-Tablet mit Windows-Betriebssystem, eingebettet in ein robustes ABS-Gehäuse. Entwickelt für Schutzart IP67. Leiterplatten, Firmware und Software wurden speziell für die Anwendung entwickelt. Vollständig vergossene, abgedichtete Dichtungen und Kissen gewährleisten maximalen Schutz und lange Lebensdauer.

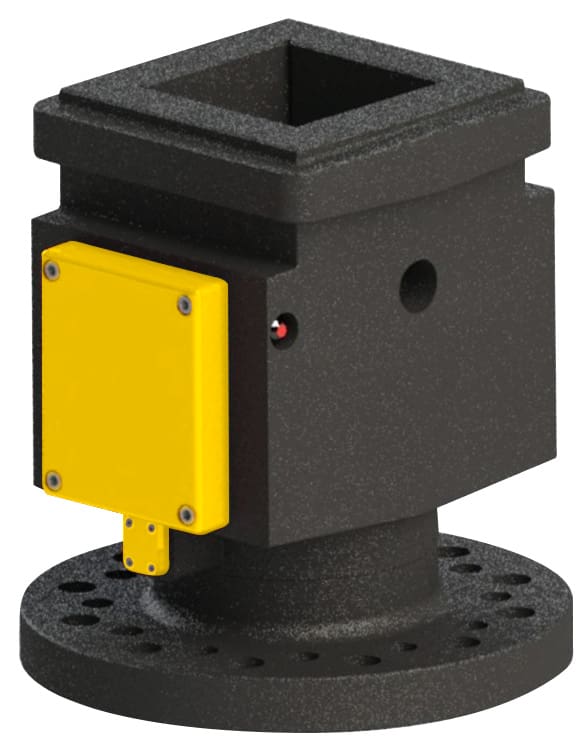

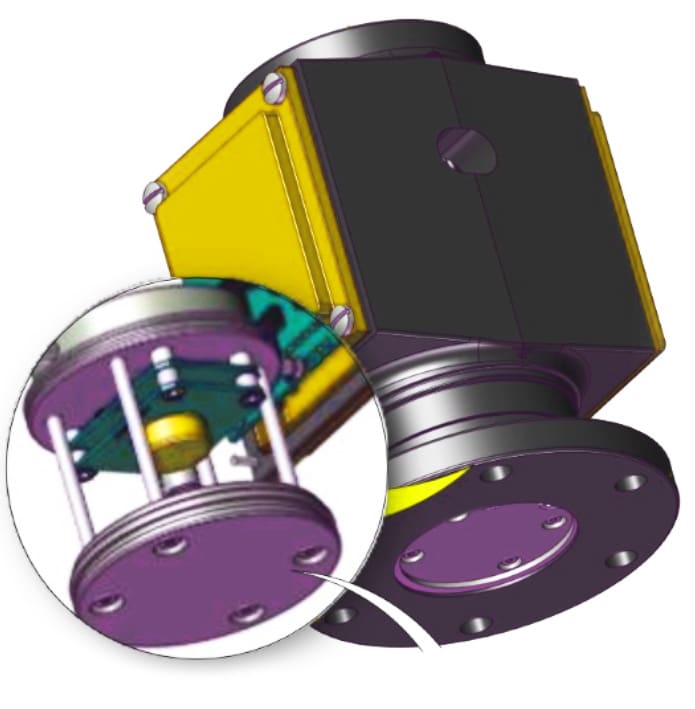

Erhältlich mit Eingangswellen 75 mm vierkant und 100 mm vierkant. Erhältlich mit 5-1/4″- und 7-5/8″-Schraubentypen mit Kreisflansch. Das Herzstück der Digga Torque Hub ist die Leiterplatte, die einen Mikroprozessor enthält, der den analogen Dehnungsmessstreifen-Eingang in ein digitales Signal umwandelt, das über ein robustes 2,4-GHz-HF-Signal übertragen wird.

Alle Torque Hubs werden doppelt gebohrt für den 5-1/4″-, 7-5/8″- oder 8-5/8″-Schraubenkreis auf der gleichen Nabe angeboten. Die Drehmomentwerte sind durch die Schraubenkapazität begrenzt (13.558,18 Nm, 20.337,27 Nm oder 94.907 Nm).
